医用箱式物流传输系统

医用箱式物流传输系统系统组成

硬件部分　　　　　 　 　 　 　 　 　 　控制软件

收发工作站　　　                                  系统层次结构　　　 　 　 　 　 　 　 　

周转箱　　　 　 　 　 　 　 　 　 　 　 网络拓扑结构

水平输送设备                                        控制方式

转弯辊筒输送机/转向机构

垂直输送分拣设备

中型箱式物流传输系统载重量可达50Kg，速度1m/s左右，主要用于传输：被服、药品、输液袋、各种消毒包、手术器械包及餐食等。

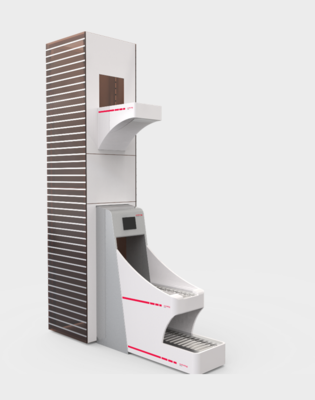

医用箱式物流传输系统收发工作站

时尚的外观、适用于医院环境；

上下层设计，医护人员操作更灵活方便；

积放输送单元，节约能源；

运行平稳、噪音小。

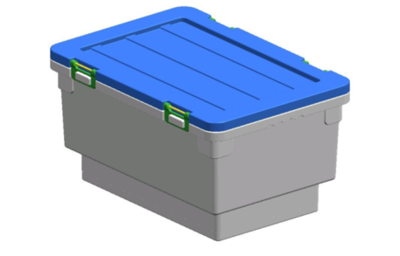

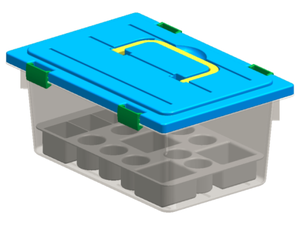

周转箱

　　　大箱尺寸：660x450x350 (L*W*H) mm             小箱尺寸：470x320x240 (L*W*H) mm

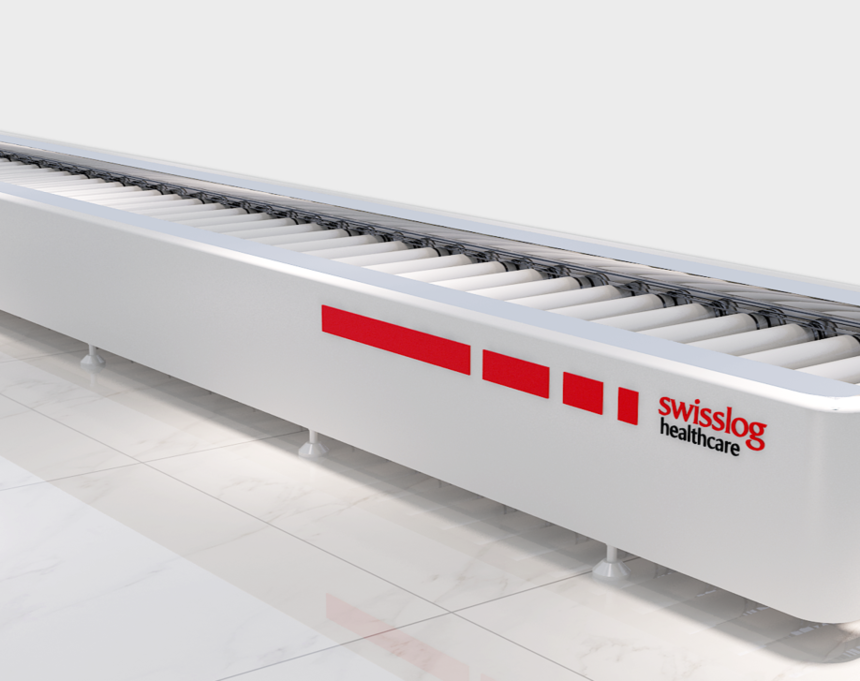

水平输送设备

304不锈钢电滚筒，易于消毒；

滚筒间距：120mm；

水平输送设备宽度：540mm；

速度:   0.4~1m/s。

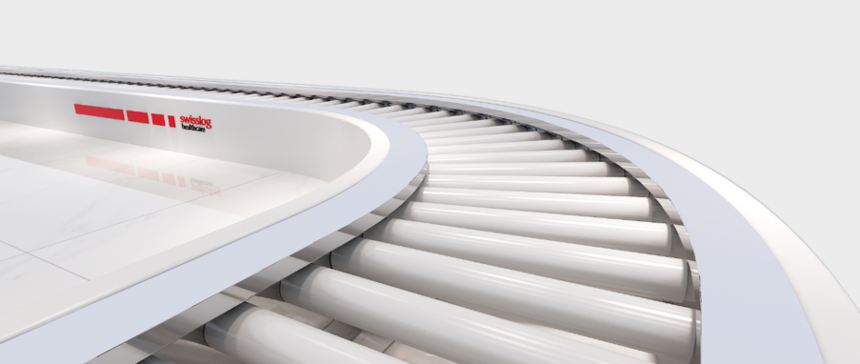

转弯辊筒输送机/转向机构

分布在水平输送机中需要在输送方向水平改变角度的位置。

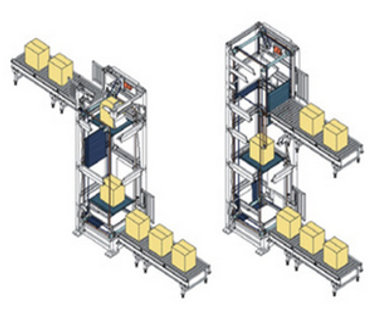

垂直输送分拣设备

往复式输送分拣设备（LT）；主要适用于标准护理单元传输；连续式输送分拣设备(HT)；主要适用于：药房、静配中心、检验科、中心供应物品传输。

输送分拣效率：垂直分拣机（HT)>1000箱/小时；垂直分拣机（LT）>160 箱/小时。

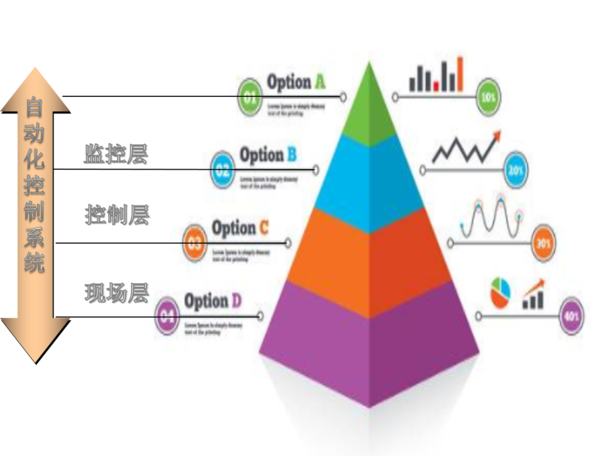

系统层次结构

集中管理、分散控制；

独立控制、故障诊断功能；

与其它分系统及上位系统配合，实现资源共享，以保证整个控制流程的流畅性及稳定性。
